HDPE双壁波纹管
一、产品规格、型号
1、按环刚度等级分类：
公称环刚度等级：
|
等级 |
SN2 |
SN4 |
SN6.3 |
SN8 |
SN12.5 |
SN16 |
|
环刚度 /（KN/㎡） |
2 |
4 |
6.3 |
8 |
12.5 |
16 |
|
注：仅在de≥500mm的管材中允许有SN2级；SN4、SN8是现市场上常用的的等级，有的也称之为S1（SN4）、S2（SN8） |
||||||
*环刚度：管道抵抗环向变形能力的量度。可采用测试方法或计算方法定值，单位KN/㎡。
2、管材的尺寸：
⑴内径系列管材的尺寸应符合下表的要求，且承口的最小平均内径应不小于管材的最大平均外径。
内径系列管材的尺寸 单位：mm
|
公称内径 DN/ID |
最小平均内径 |
最小层压壁厚 |
最小内层壁厚 |
接合长度 |
|
100 |
95 |
1.0 |
0.8 |
32 |
|
125 |
120 |
1.2 |
1.0 |
38 |
|
150 |
145 |
1.3 |
1.0 |
43 |
|
200 |
195 |
1.5 |
1.1 |
54 |
|
225 |
220 |
1.7 |
1.4 |
55 |
|
250 |
245 |
1.8 |
1.5 |
59 |
|
300 |
294 |
2.0 |
1.7 |
64 |
|
400 |
392 |
2.5 |
2.3 |
74 |
|
500 |
490 |
3.0 |
3.0 |
85 |
|
600 |
588 |
3.5 |
3.5 |
96 |
|
800 |
785 |
4.5 |
4.5 |
118 |
|
1000 |
985 |
5.0 |
5.0 |
140 |
|
1200 |
1185 |
5.0 |
5.0 |
162 |
二、性能要求
管材的物理力学性能应符合下表的规定：
|
项目 |
要求 |
|
|
环刚度/（KN/㎡）
|
SN2 |
≥2 |
|
SN4 |
≥4 |
|
|
SN6.3 |
≥6.3 |
|
|
SN8 |
≥8 |
|
|
SN12.5 |
≥12.5 |
|
|
SN16 |
≥16 |
|
|
冲击性能（TIR）/％ |
≤10 |
|
|
环柔性 |
试样圆滑，无反向弯曲，无破裂，两壁无脱开 |
|
|
烘箱试验 |
无气泡，无分层，无开裂 |
|
|
蠕变比率 |
≤4 |
|
三、产品技术特点
1、结构独特、强度高、抗压耐冲击；
2、内壁平滑、摩擦阻力小、过流量大；
3、连接方便、接头密封好、无渗漏；
4、重量轻、施工快捷；
5、埋地使用寿命达五十年以上；
6、聚乙烯属于碳氢聚合物、分子无极性、耐酸碱腐蚀；
7、原料为绿色环保材料、无毒、不腐蚀、不结垢，可回收再利用；
8、适用温度范围宽,-10℃的环境中管道不破裂,输送介质的最高温度可达到45℃；
9、综合工程造价低，降低费用。
四、应用范围
1、矿井、建筑物的排水、通风管道；
2、市政工程、住宅小区的埋地排水、排污管道；
3、农田水利灌溉输水、排涝；污水处理厂、垃圾处理场排水输送管；
4、化工通风管及化工、矿山用于流体的输送管；
5、高速公路预埋管道；
6、高压电缆、邮电通信电缆保护套管等。
六、技术指标

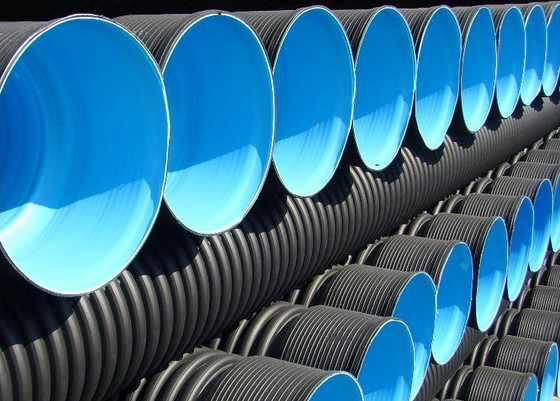

产品按GB/T 19472.1-2004《埋地用聚乙烯（PE）结构壁管道系统 第1部分：聚乙烯双壁波纹管材》要求进行生产；产品颜色一般内壁为蓝色、外壁为黑色，其它颜色可由供需双方协定；管材长度一般为6M，其它长度由供需双方协定。
